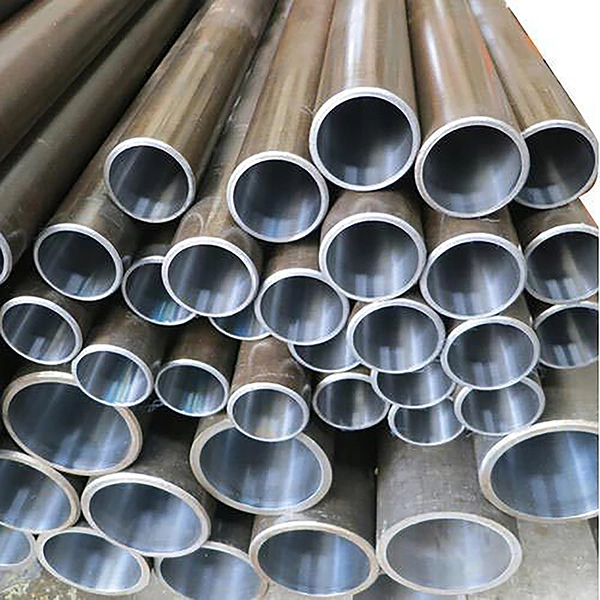

Descripción de Producto
Nombre : tubos de esmerilado, tubería de esmerilado, tubos de cilindro hidráulico, tubos de cilindro neumático, tubería de esmerilado, tubo de pulido, sin costuras
tubo de acero pulido, tubos de precisión, tubos de esmerilado en frío, tubos esquiados, tubos de pulido con rodillos y esquiados, tubos esquiados,
Tubo SRB, tubo SRB, tubo SRB hidráulico, tubos skived del cilindro hidráulico
Estándar y acero de calidad popular:
EN10305-1 | E355 E235 E410 E470 C45E |
DIN2391-1 | ST52 ST45 ST52,3 |
ASTM A519 | SAE1020 SAE1045 SAE1026 |
ES/T | 20# 45# 16mn Q345B Q345D Q345E 42CrMo 27SiMn |
Aplicación: Cilindro hidráulico, cilindro neumático, gato, cilindro del cilindro
Método de fabricación: Embutido en frío, laminado en frío, laminado en caliente+perforación de agujeros profundos
Método de tratamiento térmico/condición de administración:
BK | BKS | GBK | NBK | Q+T |
+C | +SR | +A | +N | Q+T |
En frío | Alivio del estrés | Recocido | Normalizado | TEMPLADO + TEMPLADO |
Tamaño y parámetros del tubo hidráulico y neumático:
Fabricación método | ID de cilindro (mm) | Longitud m) | Rectitud (mm/m) | Tolerancia En ID | Tolerancia En el peso | Rugosidad (μm) |
| En frío | 40-420 | ≤16M | 0,2-0,5 | Depende de requisito | ±8% | 0,8-1,6 |
| Laminado en frío | 30-100 | ≥14M | 0,2-0,5 | Depende de requisito | ±5% | 0,8-1,2 |
| Pulida-afilada en frío | 40-420 | 14M | 0,2-0,3 | H8-H9 | ±8% | 0,2-0,8 |
| Esquiando y bruñido en frío | 40-300 | 9M | 0,2-0,3 | H8-H9 | ±8% | ≤0,4 |
| Agujero profundo agujereado | 50-1000 | 12M | 0,2-0,3 | H8-H9 | ±8% | ≤0,8 |
| Agujero profundo aburrido- esquiaba | 50-300 | 9M | 0,2-0,3 | H8-H9 | ±8% | ≤0,4 |
Propiedad mecánica:
Suministro final Condición | Acabado en frío (Duro)(BK) | Arrastrado en frío y aliviado del estrés (BK+S o + SR) | Dureza HB | |||
Parámetros | T. OBN/mm² | Elongación δ5% | T. OBN/mm² | SÍ OSN/mm² | Elongación δ5% | |
20# (A106B, ST45, E255) | >=550 | >=8 | >=520 | >=375 | >=12 | 175 |
45#(CK45) | >=650 | >=5 | >=600 | >=500 | >=10 | 190 |
Q345B(ST52, E355) | >=640 | >=5 | >=600 | >=520 | >=15 | 190 |
25mn | >=640 | >=5 | >=600 | >=510 | >=15 | 195 |
27SiMn | >=840 | >=5 | >=720 | >=600 | >=10 | 210 |
Propiedades químicas:
Material | C% | MN% | Es% | S% | P% |
20# | 0,17-0,23 | 0,35-0,65 | 0,17-0,37 | ≤0,035 | ≤0,035 |
ST45 | ≤0,21 | ≥0,4 | ≤0,35 | ≤0,025 | ≤0,025 |
E255 | ≤0,21 | 0,4-1,1 | ≤0,35 | ≤0,025 | ≤0,025 |
45# | 0,42-0,50 | 0,50-0,80 | 0,17-0,37 | ≤0,035 | ≤0,035 |
Q345B | ≤0,20 | ≤1,70 | ≤0,50 | ≤0,035 | ≤0,035 |
E355 | ≤0,22 | ≤1,6 | ≤0,55 | ≤0,025 | ≤0,025 |
ST52 | ≤0,22 | ≤1,6 | ≤0,55 | ≤0,04 | ≤0,04 |
25mn | 0,22-0,29 | 0,70-1,0 | 0,17-0,37 | ≤0,035 | ≤0,035 |
27SiMn | 0,24-0,32 | 1,10-1,40 | 1,10-1,40 | ≤0,035 | ≤0,035 |
Tolerancia en ID:
ID | Tolerancia para ID (μm) | |||
H7 | H8 | H9 | H10 | |
30 | +21 0 | +33 0 | +52 0 | +84 0 |
>30-50 | +25 0 | +39 0 | +62 0 | +100 0 |
>50-80 | +30 0 | +46 0 | +74 0 | +120 0 |
>80-120 | + 35 0 | + 54 0 | +87 0 | +140 0 |
>120-180 | +40 0 | +63 0 | +100 0 | +160 0 |
>180-250 | +46 0 | +72 0 | +115 0 | +185 0 |
>250-315 | +52 0 | +81 0 | +140 0 | +210 0 |
>315-400 | +57 0 | +89 0 | +170 0 | +230 0 |
Parte de la lista de tamaños (ID*OD)
40*50 | 100*127 | 240*273 | ||
40*55 | 110*130 | 250*266 | ||
50*60 | 120*140 | 250*280 | ||
50*63 | 120*145 | 250*300 | ||
60*70 | 125*140 | 280*323 | ||
60*73 | 125*145 | 280*325 | ||
63*73 | 140*165 | 300*320 | ||
63*76 | 140*168 | 300*356 | ||
70*80 | 150*180 | 320*340 | ||
70*82 | 160*184 | 320*356 | ||
70*85 | 160*194 | 320*370 | ||
80*90 | 170*200 | 350*370 | ||
80*92 | 180*210 | 400*420 | ||
80*95 | 200*216 | |||
80*100 | 200*220 | |||
90*102 | 200*232 | |||
90*105 | 200*245 | |||
100*114 | 220*250 | |||
100*121 | 220*273 |
Q1: ¿es usted una empresa de fabricación o comercio?
Q2: ¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;Inspección final siempre antes del envío;
Q3: ¿Cuáles son sus condiciones de pago?
1.T/T: 30% de depósito por adelantado, el saldo 70% pagado antes del envío
3.tras la negociación
Q4: ¿puede usted proporcionar certificados para materiales de aluminio?
Sí, podemos proporcionar el Certificado de Prueba de material de MTC.
Q5: ¿puedes proporcionar una muestra?
Sí, podemos proporcionarle la muestra, pero usted necesita pagar por la muestra y el flete en primer lugar. Le devolveremos la cuota de muestra después de hacer un pedido.
